TB-2023-027 Bangunan Produksi 3.600 m2 Bentang 30 m

Kode proyek: TB-2023-027
Jenis: Bangunan produksi
Bentang: 30 m
Tonase: 168 ton

Profil pengguna

Industri komponen otomotif, perluasan satu bay produksi di lahan yang sudah dimiliki.

Lokasi proyek: Karawang, Jawa Barat
Tahun pelaksanaan: 2023

Data teknis

Struktur dan beban

Data teknis proyek TB-2023-027
Luas lantai	3.600 m²
Bentang bebas	30 m
Tinggi kolom	10 m
Jarak antar portal	7,5 m
Tonase baja terpasang	168 ton
Beban hidup atap rencana	100 kg/m²
Kapasitas crane rencana	5 ton
Kecepatan angin rencana	25 m/s
Tebal penutup atap	0,5 mm
Ketebalan lapisan cat total	135 µm

Keterangan teknis

Jenis struktur: Rangka batang atap dengan kolom WF bertakik untuk landasan crane
Jenis sambungan: Baut mutu tinggi ASTM A325 di lapangan, las tumpul penetrasi penuh pada simpul rangka
Penutup atap: Zincalume gelombang dengan insulasi
Persiapan permukaan: Semprot abrasif setara Sa 2,5
Sistem pengecatan: Epoksi zinc rich 75 µm, lapisan akhir Poliuretan 60 µm

Lingkup pekerjaan

Termasuk

Perhitungan struktur termasuk beban crane dan beban kejut
Gambar kerja, gambar fabrikasi, dan gambar angkur
Fabrikasi komponen baja dan landasan crane
Pengecatan sistem epoksi dua lapis
Pengiriman dan ereksi struktur
Penutup atap berinsulasi, dinding, dan ventilasi bubungan
Gambar as-built dan sertifikat material

Tidak termasuk

Pekerjaan tanah dan pondasi
Lantai beton dan pit mesin
Pengadaan dan pemasangan unit crane
Instalasi listrik, udara bertekanan, dan mekanikal
Sistem sprinkler dan alarm kebakaran

Pekerjaan di daftar kanan tidak kami kerjakan dan tidak kami tagihkan. Bila Anda membutuhkannya, pekerjaan itu perlu dikontrakkan terpisah.

Durasi

Fabrikasi dan ereksi selalu kami nyatakan terpisah. Fabrikasi dihitung sejak gambar kerja disetujui; ereksi dihitung sejak pondasi diserahkan dan elevasinya diperiksa bersama.

Durasi pelaksanaan proyek TB-2023-027
Fabrikasi	13 minggu
Ereksi	9 minggu
Total	22 minggu

Kendala di lapangan

Pembatasan jam kerja di kawasan pabrik yang tetap beroperasi

Lokasi berada di dalam kawasan pabrik yang tetap berproduksi selama pelaksanaan, sehingga pengangkatan hanya diizinkan pada pukul 22.00 sampai 05.00 dan pada hari Minggu. Jadwal ereksi disusun ulang menjadi delapan jendela kerja malam, dengan komponen yang sudah dirakit berpasangan di darat pada siang hari agar waktu pengangkatan sesingkat mungkin.

Pembatasan ini menambah tiga minggu pada durasi ereksi dibanding pelaksanaan di lahan terbuka, dan angka tersebut sudah tercantum di jadwal kontrak sejak awal, bukan diajukan sebagai perpanjangan waktu di tengah pelaksanaan. Penerangan sementara area kerja malam dan pengawas K3 tambahan disediakan atas beban kami.

Foto

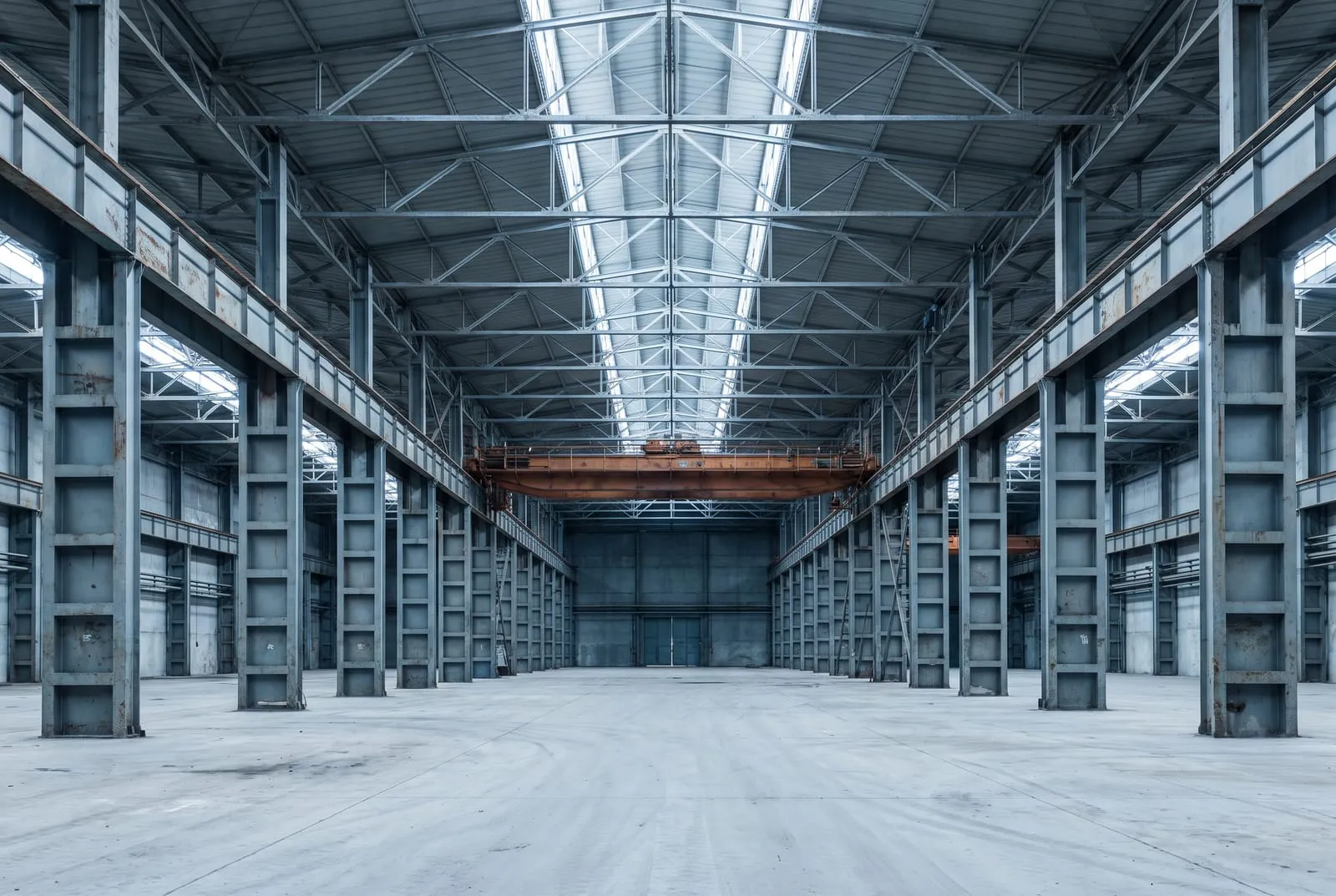

Bagian dalam bangunan produksi dengan landasan crane di kedua sisi dan rangka batang atap.

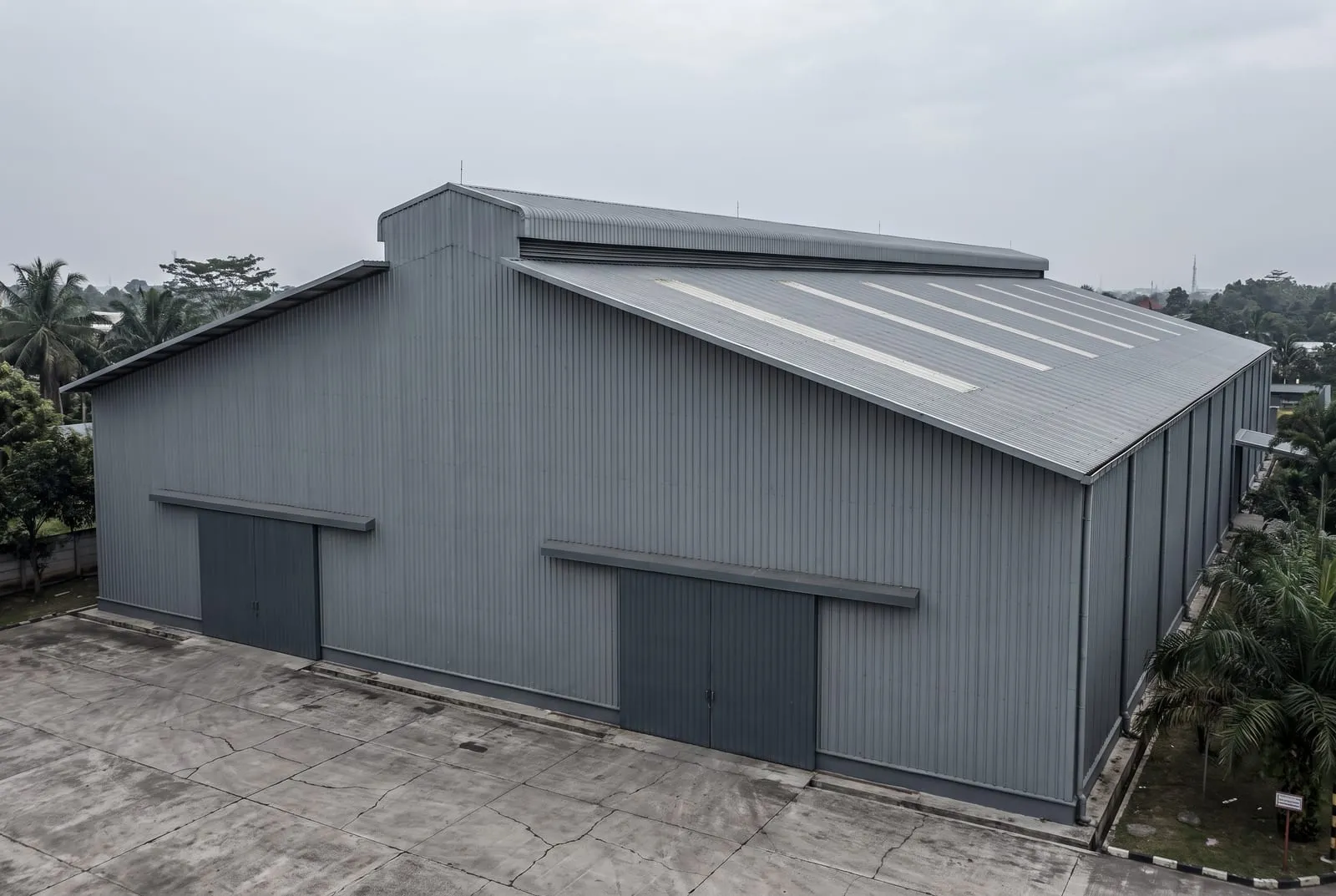

Tampak luar bangunan produksi dengan dinding metal tinggi dan ventilasi bubungan sepanjang atap.

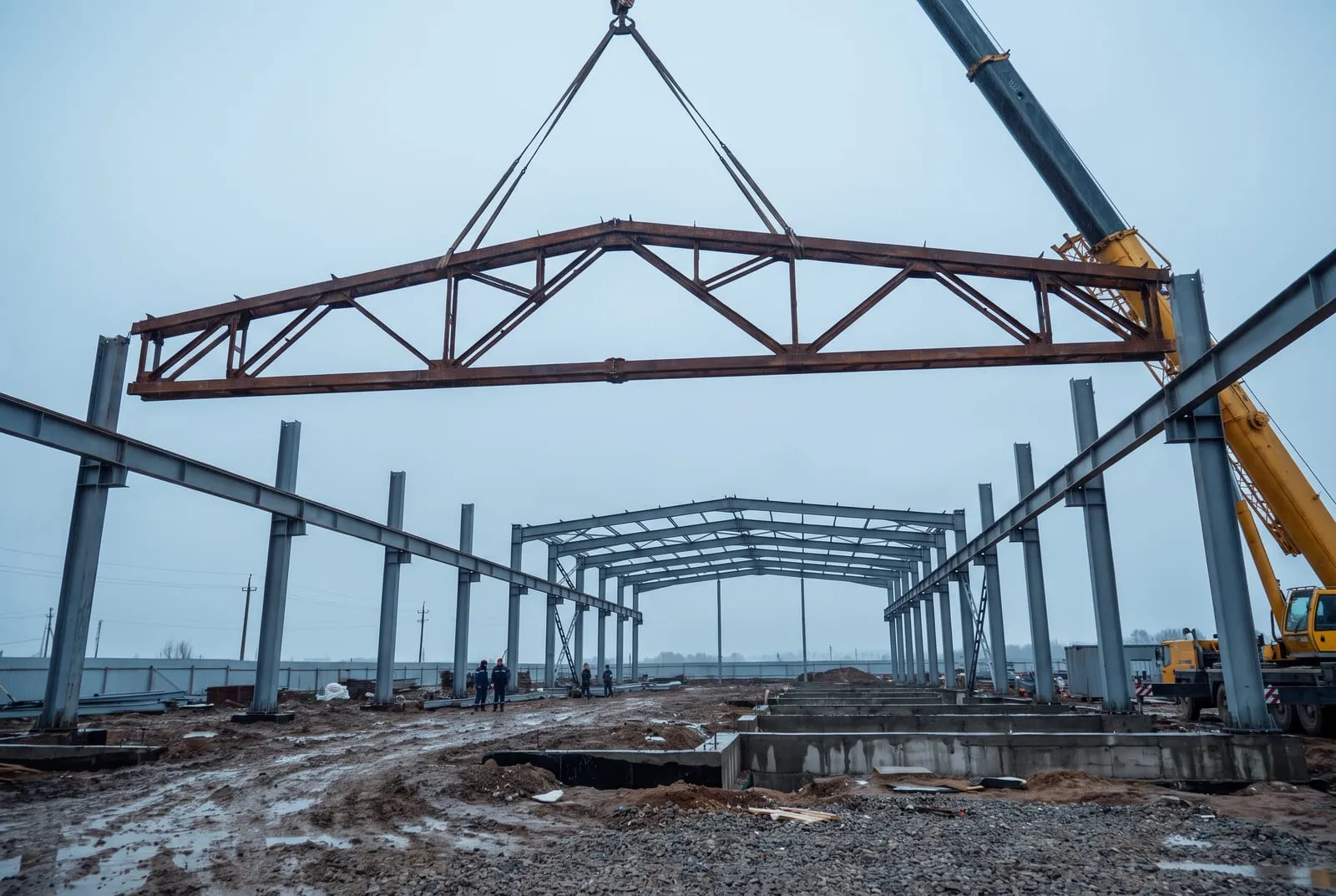

Pengangkatan satu unit rangka batang atap oleh crane roda pada tahap ereksi.

Yang diserahkan

Dokumen di samping menjadi bagian serah terima, bukan permintaan tambahan. Daftar cacat ditutup lebih dulu sebelum berita acara akhir ditandatangani.

Gambar as-built struktur, landasan crane, dan atap
Laporan perhitungan struktur yang telah diperiksa konsultan pengawas
Sertifikat pabrik baja untuk seluruh profil terpasang
Laporan uji ultrasonik pada sambungan las tumpul kolom
Laporan pengukuran elevasi dan kelurusan landasan crane
Berita acara serah terima dan daftar cacat yang telah ditutup

Catatan kerahasiaan

Nama perusahaan, nilai kontrak, tata letak mesin, dan proses produksi tidak ditampilkan atas permintaan pengguna bangunan. Foto diambil sebelum mesin dipasang, dan ditampilkan dengan izin tertulis.
