Rincian- Kode proyek
- TB-2025-004
- Jenis
- Kanopi area bongkar muat
- Bentang
- 20 m
- Tonase
- 24 ton

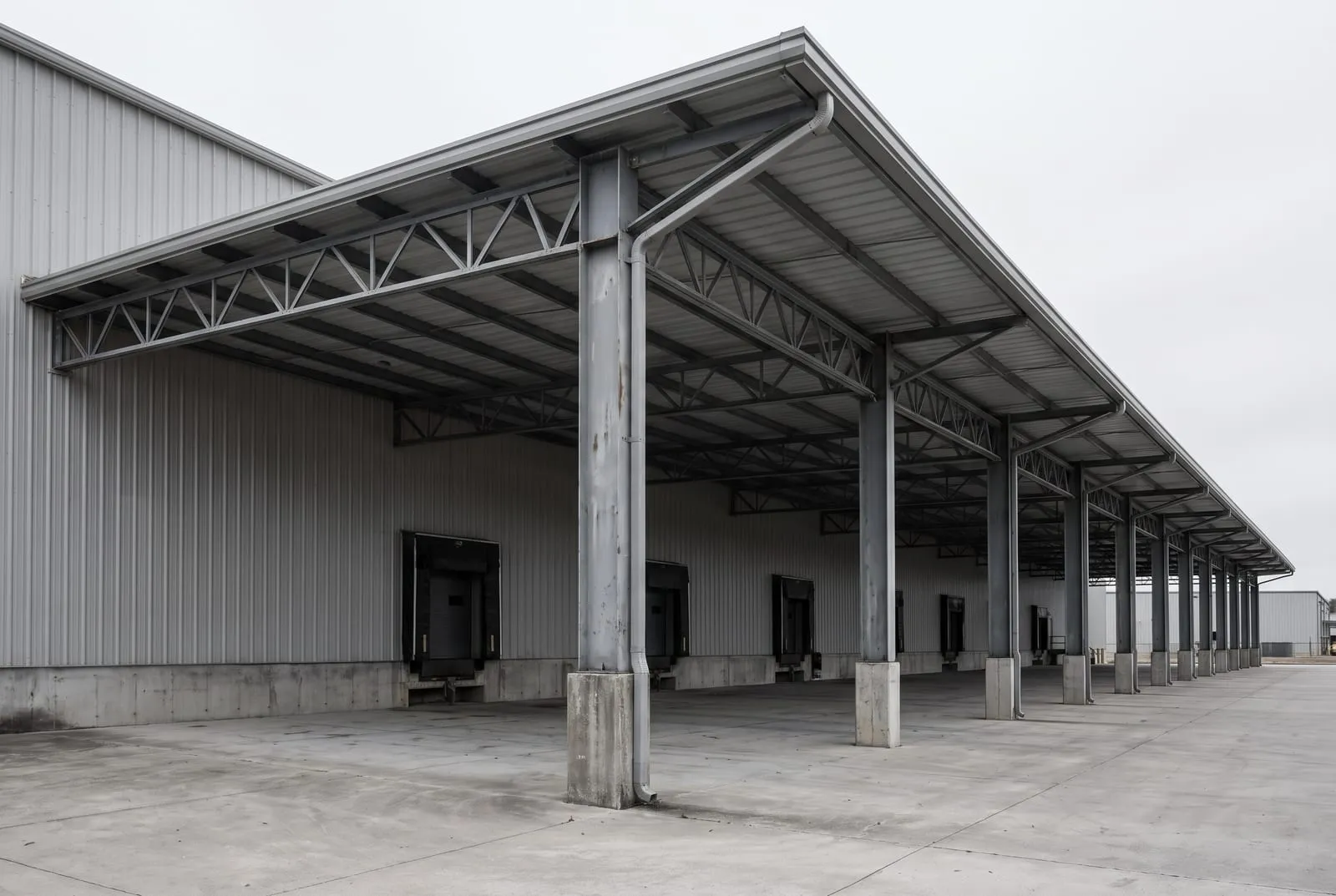

TB-2025-004 — Kanopi area bongkar muat di Cibitung, Kabupaten Bekasi
Profil pengguna
Pusat distribusi barang konsumsi, penambahan naungan pada dok yang sudah beroperasi.
- Lokasi proyek
- Cibitung, Kabupaten Bekasi
- Tahun pelaksanaan
- 2025
Data teknis
Struktur dan beban
| Luas lantai | 600 m² |
|---|---|
| Bentang bebas | 20 m |
| Tinggi kolom | 7 m |
| Jarak antar portal | 6 m |
| Tonase baja terpasang | 24 ton |
| Beban hidup atap rencana | 100 kg/m² |
| Kecepatan angin rencana | 30 m/s |
| Tebal penutup atap | 0,5 mm |
| Ketebalan lapisan cat total | 135 µm |
Keterangan teknis
- Jenis struktur

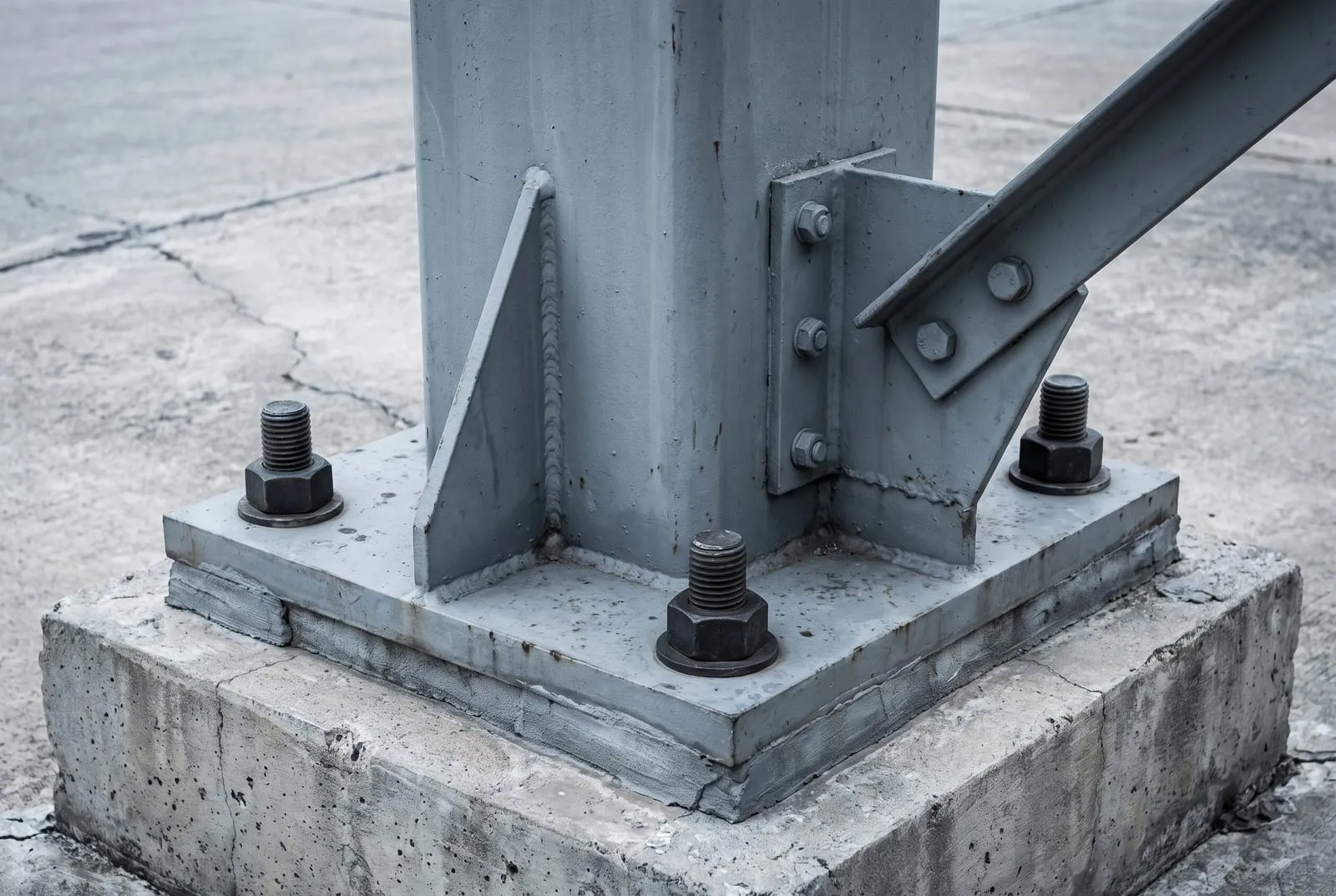

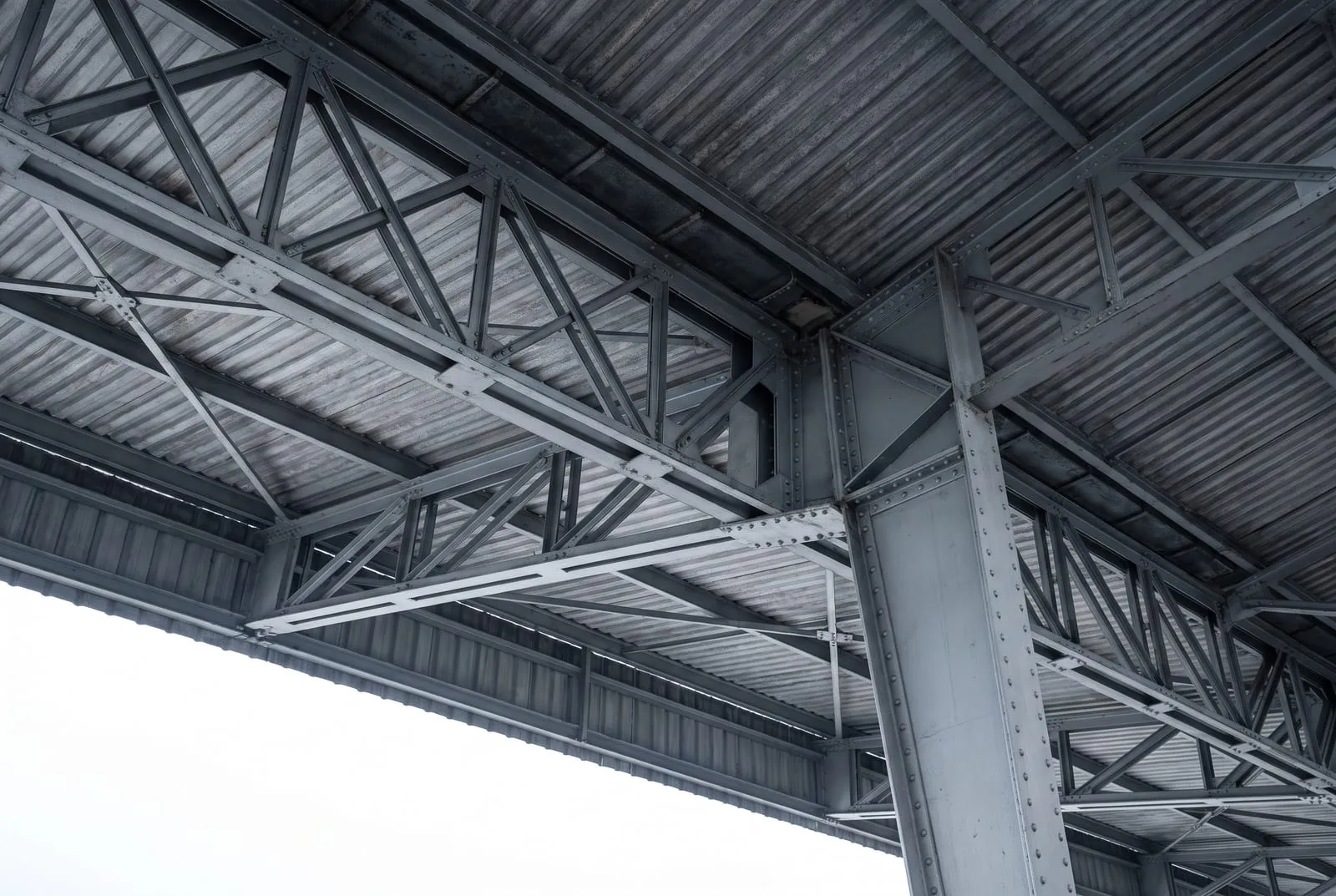

- Rangka batang kantilever satu sisi dengan kolom kotak tersusun
- Jenis sambungan
- Baut mutu tinggi ASTM A325 pada simpul lapangan, las tumpul di workshop
- Penutup atap
- Zincalume gelombang
- Persiapan permukaan
- Semprot abrasif setara Sa 2,5
- Sistem pengecatan
- Epoksi zinc rich 75 µm, lapisan akhir Poliuretan 60 µm
Lingkup pekerjaan
Termasuk
- Perhitungan struktur termasuk gaya isap angin pada atap terbuka
- Gambar kerja, gambar fabrikasi, dan gambar angkur
- Fabrikasi rangka, kolom, dan batang pengaku
- Pengecatan sistem epoksi dua lapis
- Pengiriman dan ereksi struktur secara bertahap per bentang
- Penutup atap, talang, dan pipa turun
- Gambar as-built dan sertifikat material
Tidak termasuk
- Pekerjaan tanah dan pondasi kolom
- Perkerasan dan perbaikan lantai di bawah kanopi
- Instalasi penerangan dan penangkal petir
- Dock leveller dan dock shelter
- Marka jalur kendaraan dan rambu
Pekerjaan di daftar kanan tidak kami kerjakan dan tidak kami tagihkan. Bila Anda membutuhkannya, pekerjaan itu perlu dikontrakkan terpisah.
Durasi
Fabrikasi dan ereksi selalu kami nyatakan terpisah. Fabrikasi dihitung sejak gambar kerja disetujui; ereksi dihitung sejak pondasi diserahkan dan elevasinya diperiksa bersama.
| Fabrikasi | 4 minggu |
|---|---|
| Ereksi | 2 minggu |
| Total | 6 minggu |
Kendala di lapangan
Dok tetap beroperasi sehingga hanya dua pintu dapat ditutup bersamaan
Dok bongkar muat tetap menerima kendaraan selama pelaksanaan, dan pengguna bangunan hanya dapat menutup dua pintu dok sekaligus. Area kerja karena itu dibatasi dua bentang pada satu waktu, dengan pemasangan pagar pengaman sementara dan pengaturan lalu lintas kendaraan setiap kali area kerja berpindah.
Pekerjaan dibagi menjadi lima tahap, masing-masing diserahkan dengan berita acara tersendiri agar pintu dok dapat segera dipakai kembali. Pembagian ini disepakati sebelum kontrak ditandatangani dan sudah tercantum di jadwal, sehingga durasi ereksi 2 minggu yang tercatat di atas sudah mencakup perpindahan area kerja, bukan waktu ereksi bersih.
Foto
Yang diserahkan
Dokumen di samping menjadi bagian serah terima, bukan permintaan tambahan. Daftar cacat ditutup lebih dulu sebelum berita acara akhir ditandatangani.
- Gambar as-built struktur kanopi dan sambungan ke bangunan
- Laporan perhitungan struktur termasuk beban angin
- Sertifikat pabrik baja untuk seluruh profil terpasang
- Laporan pengukuran ketebalan lapisan cat
- Berita acara serah terima per tahap dan berita acara akhir
Catatan kerahasiaan
Nama perusahaan, nilai kontrak, dan jadwal kedatangan kendaraan tidak ditampilkan atas permintaan pengguna bangunan. Foto diambil di luar jam operasi dan ditampilkan dengan izin tertulis.
