TB-2024-006 — Gudang penyimpanan di Bekasi, Jawa Barat
Profil pengguna
Distributor bahan bangunan, gudang penyangga untuk satu wilayah pemasaran.
- Lokasi proyek
- Bekasi, Jawa Barat
- Tahun pelaksanaan
- 2024
Data teknis
Struktur dan beban
| Luas lantai | 1.200 m² |
|---|---|
| Bentang bebas | 18 m |
| Tinggi kolom | 6 m |
| Jarak antar portal | 6 m |
| Tonase baja terpasang | 42 ton |
| Beban hidup atap rencana | 100 kg/m² |
| Kecepatan angin rencana | 25 m/s |
| Tebal penutup atap | 0,45 mm |
| Ketebalan lapisan cat total | 120 µm |
Keterangan teknis
- Jenis struktur
- Portal frame baja WF dengan pengaku atap
- Jenis sambungan
- Baut mutu tinggi ASTM A325 di lapangan, las sudut di workshop
- Penutup atap
- Zincalume gelombang
- Persiapan permukaan
- Pembersihan mekanis setara St 2
- Sistem pengecatan
- Zinc phosphate 60 µm, lapisan akhir Alkyd enamel 60 µm
Lingkup pekerjaan
Termasuk
- Perhitungan struktur dan gambar kerja
- Fabrikasi seluruh komponen baja di workshop Cikarang
- Pengecatan sistem dua lapis
- Pengiriman dan ereksi struktur
- Penutup atap, dinding, talang, dan pipa turun
- Gambar as-built dan sertifikat material
Tidak termasuk
- Pekerjaan tanah dan pondasi
- Lantai beton
- Instalasi listrik dan penerangan
- Rak penyimpanan
- Pagar keliling dan pos jaga
Pekerjaan di daftar kanan tidak kami kerjakan dan tidak kami tagihkan. Bila Anda membutuhkannya, pekerjaan itu perlu dikontrakkan terpisah.
Durasi
Fabrikasi dan ereksi selalu kami nyatakan terpisah. Fabrikasi dihitung sejak gambar kerja disetujui; ereksi dihitung sejak pondasi diserahkan dan elevasinya diperiksa bersama.
| Fabrikasi | 6 minggu |
|---|---|
| Ereksi | 5 minggu |
| Total | 11 minggu |
Kendala di lapangan
Lebar akses masuk lokasi membatasi panjang komponen kiriman
Jalan masuk menuju lokasi memiliki tikungan dengan radius yang tidak dapat dilalui trailer panjang, sehingga komponen rafter yang semula direncanakan satu potong sepanjang 18 m tidak dapat dikirim utuh. Rafter dipecah menjadi dua potong dengan sambungan baut di tengah bentang, dan sambungan tersebut dihitung ulang serta dimasukkan ke gambar kerja sebelum fabrikasi dimulai.
Perubahan ini menambah 1,2 ton pada tonase total dan diberitahukan sebagai pekerjaan tambah sebelum dikerjakan, disertai perhitungan dan berita acara. Pemeriksaan akses jalan kami lakukan pada tahap klarifikasi teknis, sebelum penawaran dikirim, sehingga perubahan ini tidak muncul di tengah pelaksanaan.

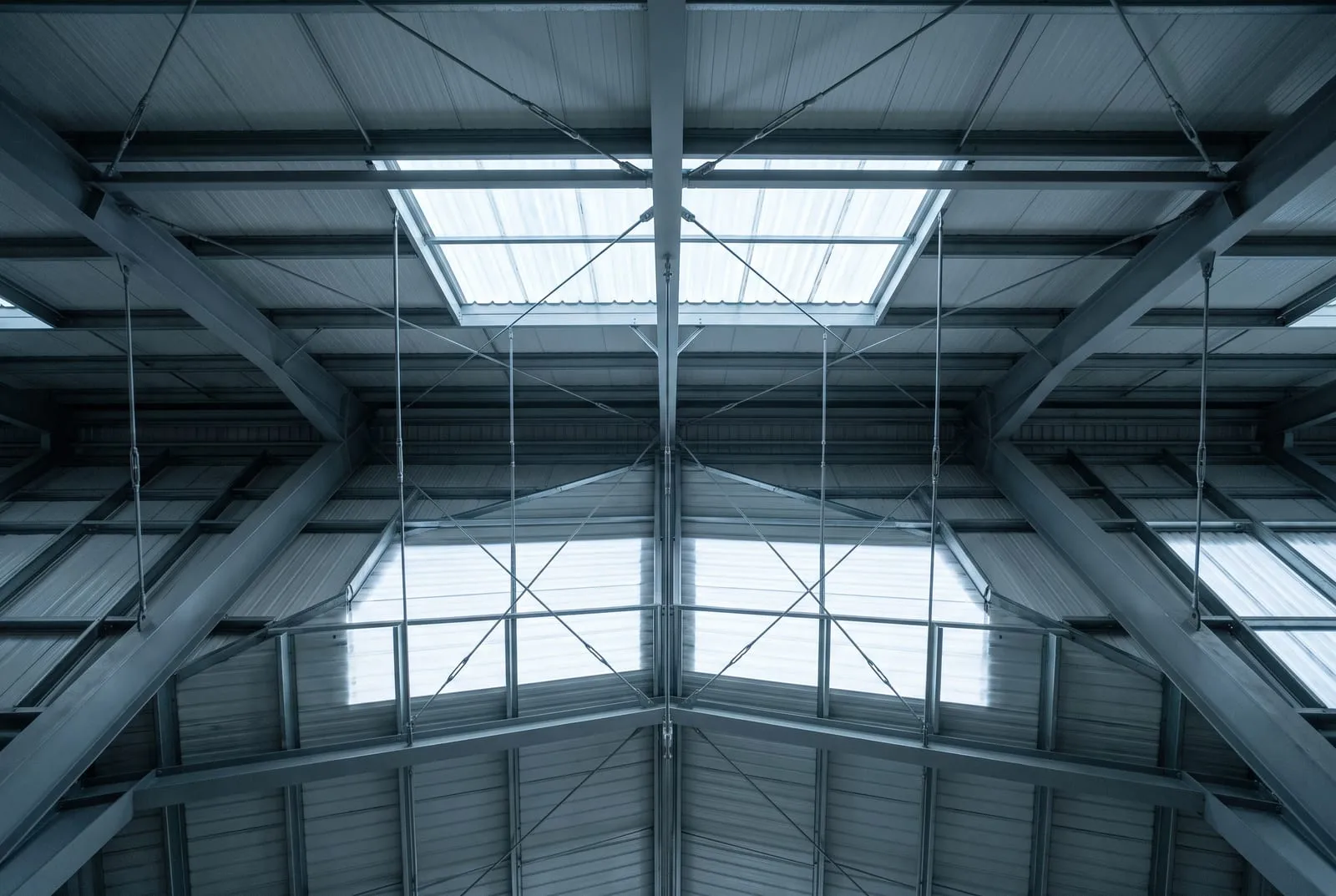

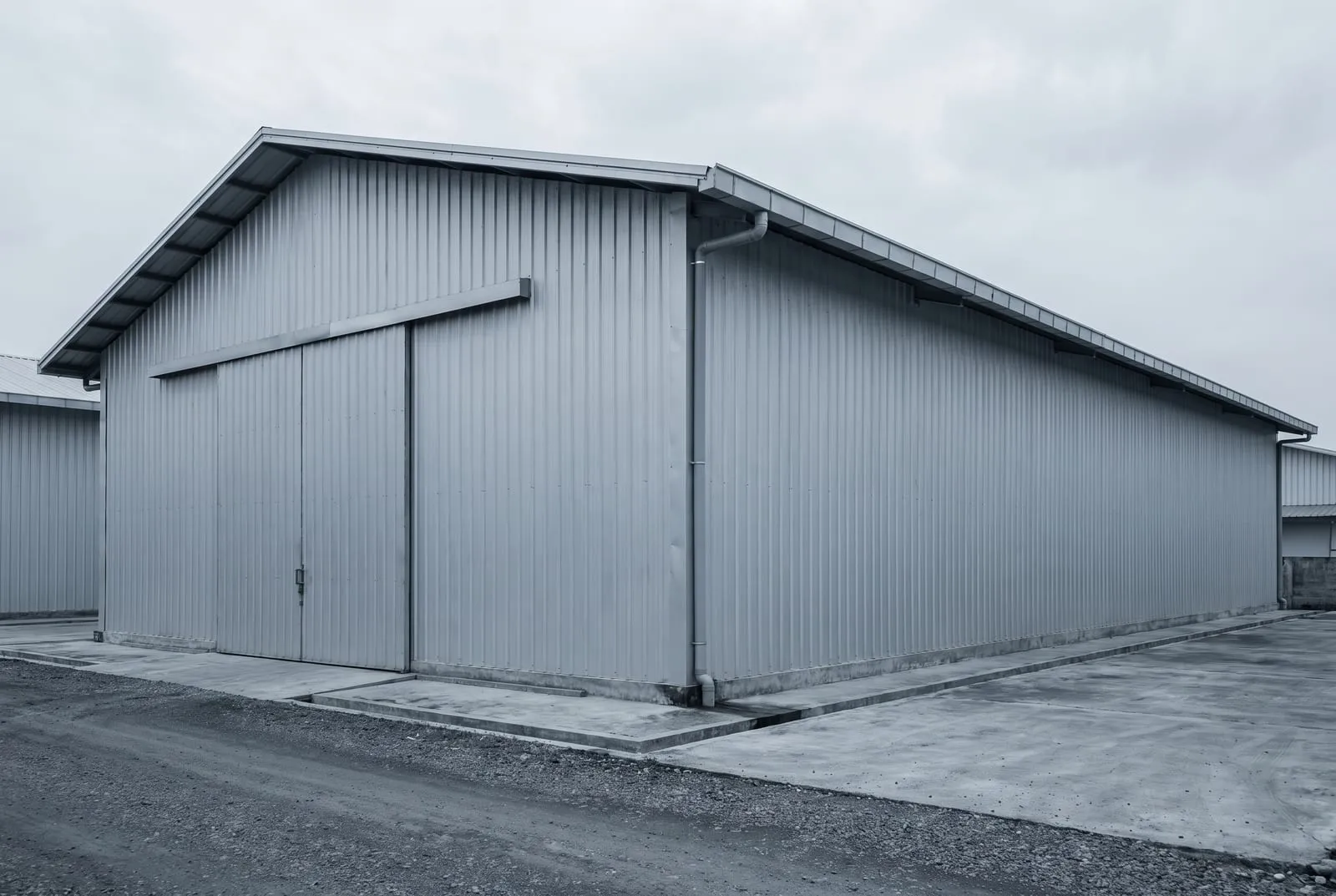

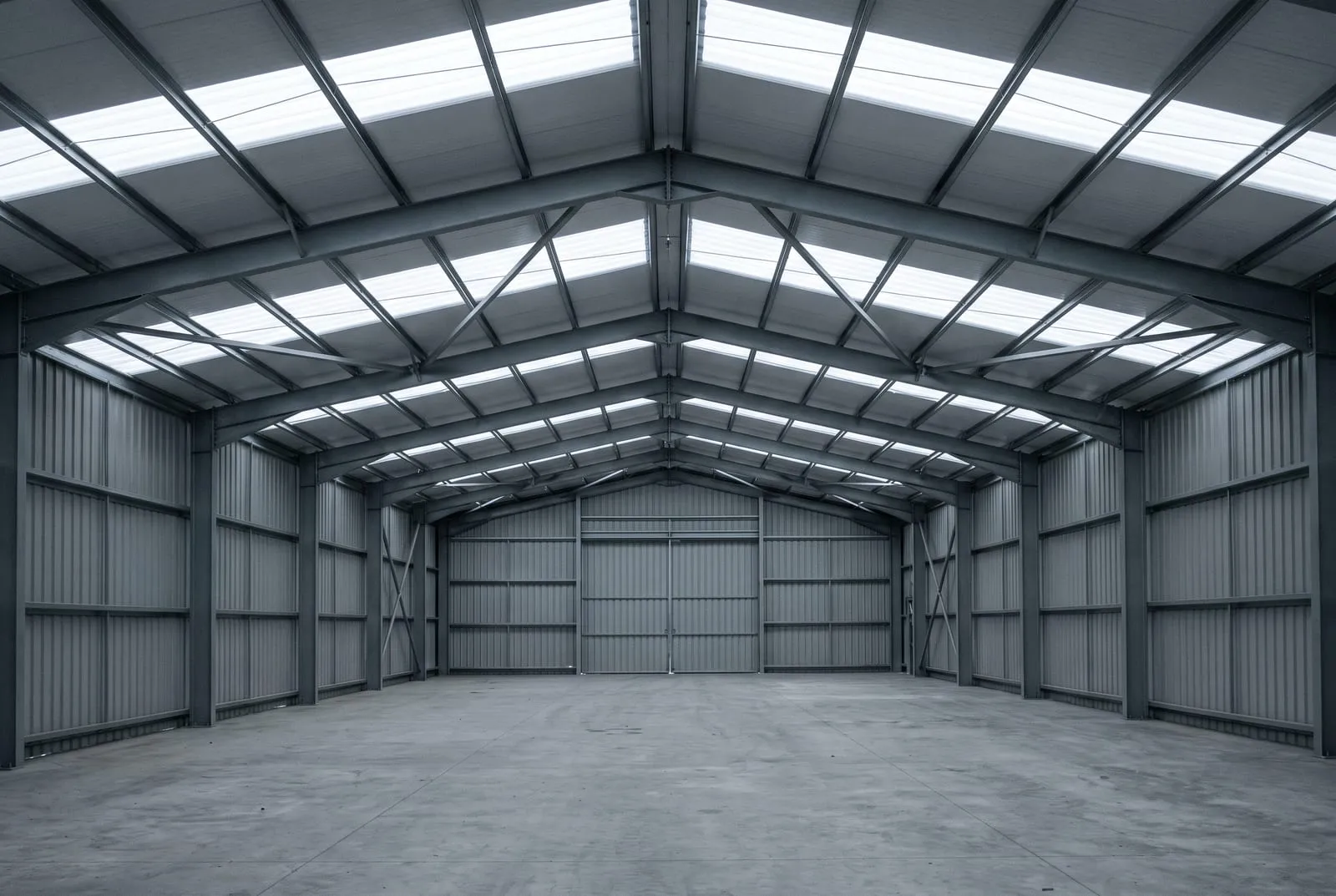

Foto
Yang diserahkan
Dokumen di samping menjadi bagian serah terima, bukan permintaan tambahan. Daftar cacat ditutup lebih dulu sebelum berita acara akhir ditandatangani.
- Gambar as-built struktur, atap, dan dinding
- Sertifikat pabrik baja untuk seluruh profil terpasang
- Laporan pemeriksaan las secara visual
- Berita acara serah terima dan daftar cacat yang telah ditutup
Catatan kerahasiaan
Nama perusahaan dan nilai kontrak tidak ditampilkan atas permintaan pemilik bangunan. Data teknis struktur dan foto tanpa identitas ditampilkan dengan izin tertulis.
