TB-2024-019 Mezzanine Dalam Gudang 800 m2 Bentang 12 m

Kode proyek: TB-2024-019
Jenis: Mezzanine dalam gudang
Bentang: 12 m
Tonase: 28 ton

Profil pengguna

Perusahaan distribusi suku cadang, penambahan ruang simpan di gudang yang sedang beroperasi.

Lokasi proyek: Cikarang, Kabupaten Bekasi
Tahun pelaksanaan: 2024

Data teknis

Struktur dan beban

Data teknis proyek TB-2024-019
Luas lantai	800 m²
Bentang bebas	12 m
Tinggi kolom	4,2 m
Jarak antar portal	6 m
Tonase baja terpasang	28 ton
Beban hidup atap rencana	100 kg/m²
Beban hidup lantai rencana	500 kg/m²
Kecepatan angin rencana	25 m/s
Tebal penutup atap	1 mm
Ketebalan lapisan cat total	120 µm

Keterangan teknis

Jenis struktur: Rangka balok baja WF dengan kolom pipa dan dek baja gelombang
Jenis sambungan: Baut mutu tinggi ASTM A325 pada balok, angkur kimia pada pelat dasar
Penutup atap: Dek baja gelombang sebagai lantai
Persiapan permukaan: Pembersihan mekanis setara St 2
Sistem pengecatan: Zinc phosphate 60 µm, lapisan akhir Alkyd enamel 60 µm

Lingkup pekerjaan

Termasuk

Pemeriksaan lantai dan struktur bangunan yang sudah berdiri
Perhitungan struktur mezzanine dan pelat dasar
Gambar kerja dan gambar fabrikasi
Fabrikasi rangka, dua tangga, dan pagar pengaman
Pengecatan sistem dua lapis
Ereksi di dalam bangunan yang tetap beroperasi
Pemasangan dek baja
Gambar as-built dan sertifikat material

Tidak termasuk

Pengecoran lantai beton di atas dek baja
Perkuatan lantai bangunan yang sudah berdiri
Pemindahan instalasi listrik dan pemadam yang terhalang
Rak penyimpanan dan lift barang
Perubahan izin bangunan

Pekerjaan di daftar kanan tidak kami kerjakan dan tidak kami tagihkan. Bila Anda membutuhkannya, pekerjaan itu perlu dikontrakkan terpisah.

Durasi

Fabrikasi dan ereksi selalu kami nyatakan terpisah. Fabrikasi dihitung sejak gambar kerja disetujui; ereksi dihitung sejak pondasi diserahkan dan elevasinya diperiksa bersama.

Durasi pelaksanaan proyek TB-2024-019
Fabrikasi	4 minggu
Ereksi	3 minggu
Total	7 minggu

Kendala di lapangan

Daya dukung lantai eksisting di bawah kebutuhan pelat dasar kolom

Pemeriksaan lantai sebelum penawaran menunjukkan tebal pelat lantai eksisting 120 mm tanpa perkuatan di bawah titik kolom yang direncanakan, sedangkan beban satu kolom mezzanine mencapai 18 ton. Menempatkan pelat dasar langsung di atas lantai tersebut tidak memenuhi syarat.

Kami mengubah rancangan menjadi 14 titik kolom dengan pelat dasar yang diperlebar menjadi 600 mm kali 600 mm, dan mengusulkan pembongkaran lantai setempat serta pembuatan pondasi telapak pada tiap titik. Pekerjaan pondasi tersebut berada di luar lingkup kami dan dikerjakan pelaksana sipil pemilik bangunan, dengan gambar dan beban titik yang kami serahkan pada minggu pertama. Urutan ini yang membuat ereksi tetap selesai dalam tiga minggu.

Foto

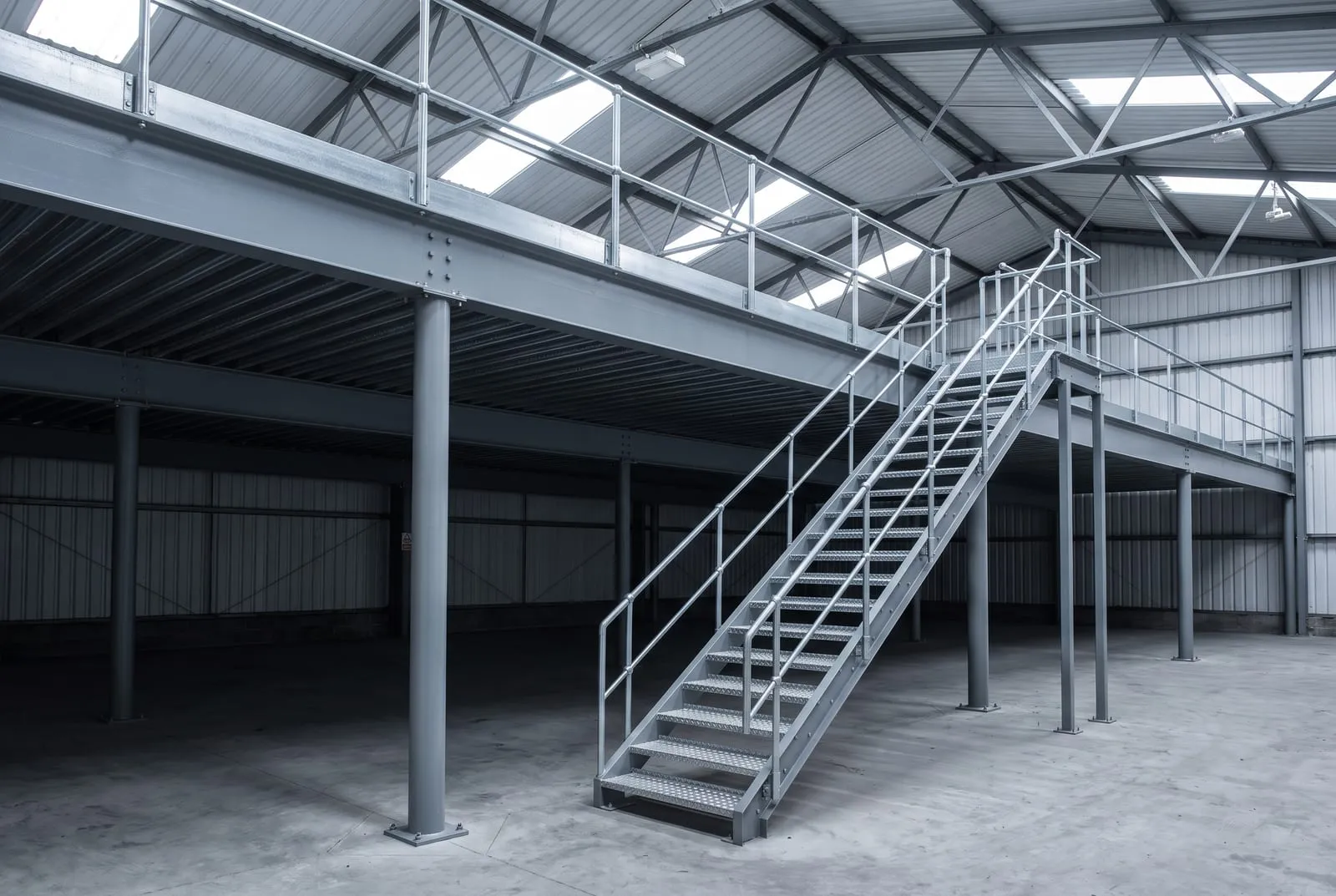

Lantai mezzanine baja di dalam gudang dengan pagar pengaman dan tangga akses.

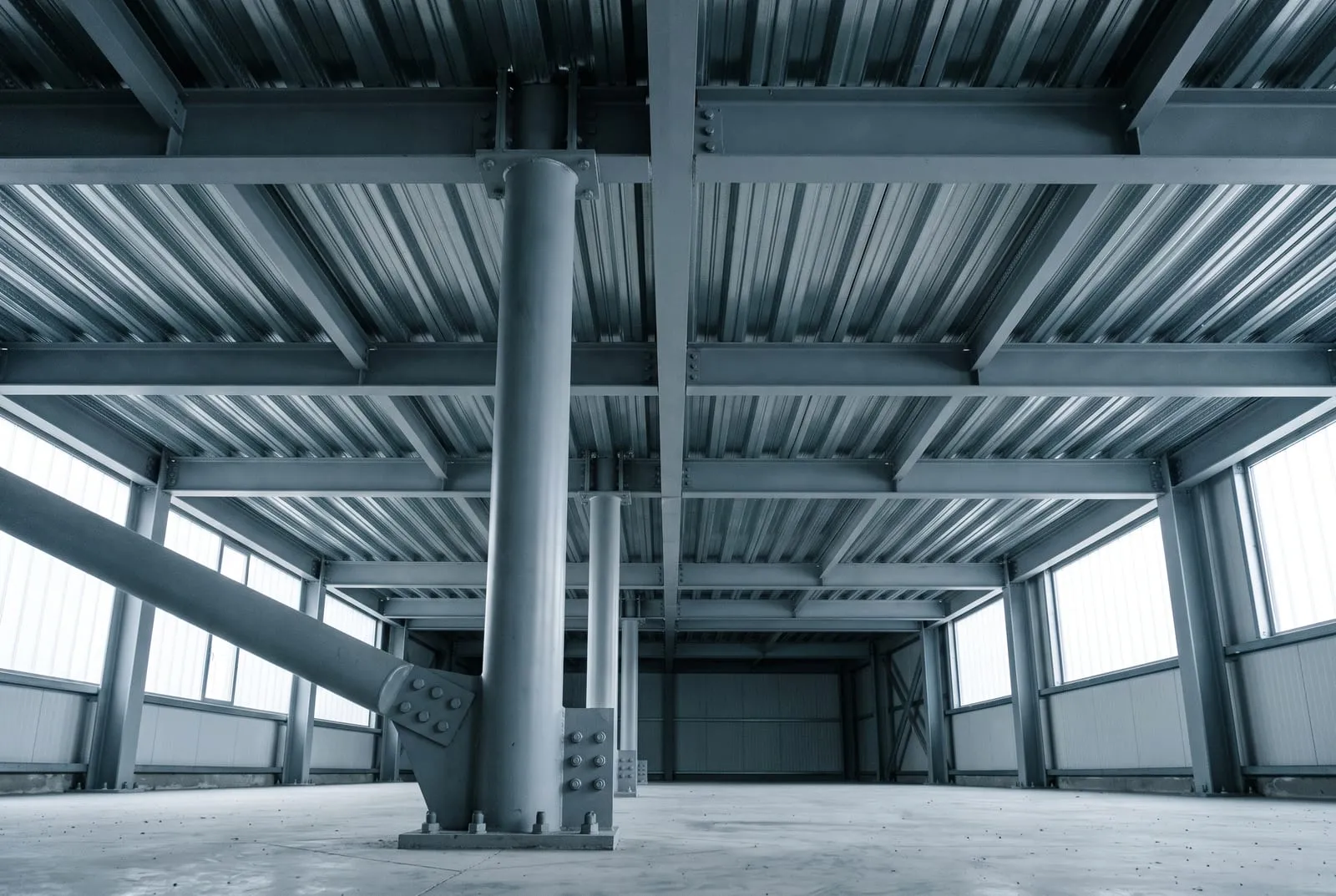

Bagian bawah mezzanine memperlihatkan balok baja dan kolom pipa penyangga.

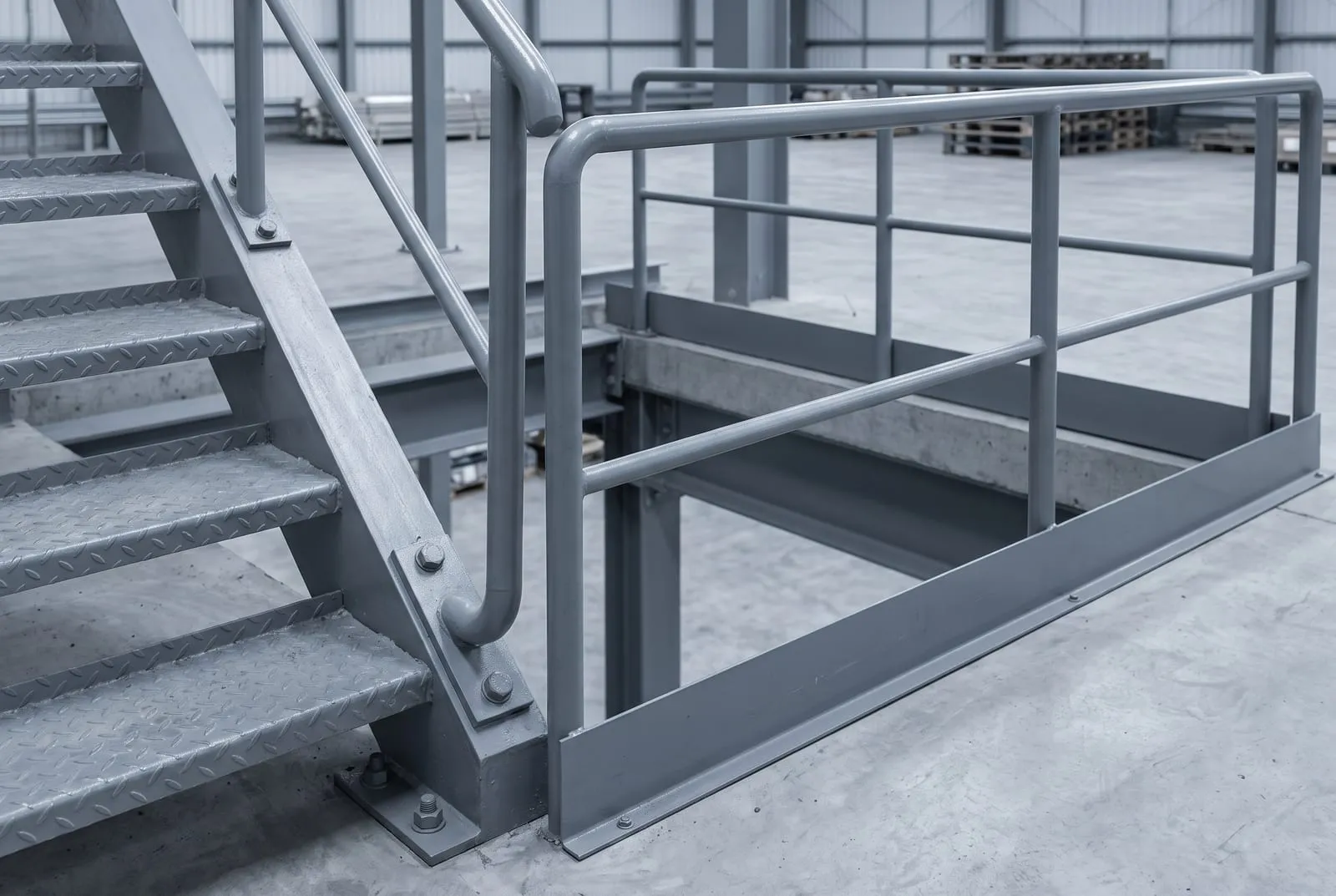

Detail tangga baja dan pagar pengaman mezzanine dengan pelat injak berpola.

Yang diserahkan

Dokumen di samping menjadi bagian serah terima, bukan permintaan tambahan. Daftar cacat ditutup lebih dulu sebelum berita acara akhir ditandatangani.

Gambar as-built rangka mezzanine, tangga, dan pagar pengaman
Laporan perhitungan struktur mezzanine dan pelat dasar
Laporan hasil pemeriksaan lantai eksisting
Sertifikat pabrik baja untuk seluruh profil terpasang
Berita acara serah terima dan daftar cacat yang telah ditutup

Catatan kerahasiaan

Nama perusahaan, nilai kontrak, dan jenis barang yang disimpan tidak ditampilkan atas permintaan pengguna bangunan. Foto diambil pada area yang telah dikosongkan dan ditampilkan dengan izin tertulis.
